VR) 유니티 XR Interaction Toolkit 터널링 효과 적용하기

우리가 모니터로 3D 영상을 시청하거나 게임을 할 때 시점이 연속해서 변화한다면, 모니터의 FOV가 클수록 즉 모니터가 넓을수록 멀미에 취약하다. 이 현상은 양안으로 보는 HMD 디스플레이에도 똑같이 발생한다. 그래서 HMD VR 콘텐츠의 고질적인 문제 중 하나인 멀미를 예방하려면 충실도(몰입감)를 일부 포기하면서도 시점이 연속해서 변화할 때 디스플레이의 FOV를 의도적으로 줄일 필요가 있다.

줄이는 방식은 다양하지만, '터널링 효과'가 보편적이다. '비네트/비네팅 효과'라고도 부른다. 말 그대로 터널처럼 보이게 한다. 영화에서 1인칭 주인공 시점으로 눈을 감았다 뜰 때를 상상하면 쉽다.

나는 내 졸업 작품의 일환으로, 사용자의 시점 변화 속도에 따라 터널링 효과를 조절하는 기능을 구현하기로 했다. 이 기능을 기획할 때만 해도 획기적이고 사례도 없을 줄 알았는데, 구현하려는 최근에 검색해보니 바로 나온다. 하긴 아직도 없을 리가..!

sigtrapgames/VrTunnellingPro-Unity

무려 오큘러스 사의 지원을 받아 개발했고 에셋 스토어에도 무료로 올라와 있다. 정말 다행인 점은, 이렇게나 수준 높고 강력한 에셋이 오픈 소스라는 점이다. 크~ 나는 적용만 하면 된다!

잠깐. 위에서 보여주는 영상은 모두 한 대의 가상 카메라로 보이는 모습이다. 위 링크의 설명란에도 유니티의 XR Interaction Toolkit을 지원한다는 얘기가 없으니 안심하긴 이르다. 일단 적용 후 바로 시험해보아야겠다.

XR Interaction Toolkit은 런타임에서도 카메라가 하나인데, 어떻게 VR 기기에서 두 대의 카메라를 이용하는 것처럼 양안에 따로 렌더링하는지 난 모른다. 알면 도움이 될 텐데 아직 알아볼 생각도 들지 않는다. 하지만 나중에 양안 전경에 격자를 그리기 위해 알아봐야 할 수 있다. 위 에셋이 HMD에서 제대로 표시된다면 그 원리를 대신 탐구해보는 방법도 있다.

위 영상에서는 유니티 포스트 프로세싱의 비네팅 효과를 사용했다. 확실히 XR Interaction Toolkit과 그 Locomotion을 이용한다. 하지만 마찬가지로 카메라 하나로 렌더링한 결과라 실제 적용 시에도 같을지는 아직 모름. 만약 위 에셋이 HMD에서 제대로 표시되지 않는다면 이 방법으로 시도해보겠다. (하지만 위 에셋도 포스트 프로세싱으로 효과를 구현하다고 한다) 어차피 포스트 프로세싱의 모션 블러도 필요하다.

(디스플레이에 직접 그리는 유니티 UI 캔버스로도 직접 시도해봤는데, 역시나 불가능하지만 양쪽 디스플레이에 대칭으로 그려질 거라는 예상과 다르게 오른쪽 눈 디스플레이에만 삐뚤게 그려지고 있었다. 쉐이더를 이용해서 시점을 분리해서 그런 걸까? 원리가 궁금하긴 하다..)

---



나는 위의 깃허브가 아닌 유니티 에셋 스토어에서 가져와서 프로젝트에 추가했다. 마지막 업데이트가 2019년이다. 어떤 오류를 뿜을지 기대된다.

샘플 씬을 열면 텍스쳐를 못 불러오는지 모든 오브젝트가 보라색이고, 런타임에서는 유니티의 구 입력 시스템을 사용한다고 오류를 마치 화산처럼 뿜어내고 있다. 그래도 쌤플 씬은 그냥 프리셋을 구경시켜주는 용도고, 자체 입력 시스템을 갖춘 기존 씬에서 잘 작동만 하면 그만이다.

VR Tunnelling Pro: Quickstart Guide

매뉴얼대로 카메라에 터널링 스크립트를 붙이고, 카메라의 최상단 부모 오브젝트를 Motion Target으로 정한 후 XR Device Simulator로 움직여보았다. 로코모션이 실행될 때마다 XRRig의 트랜스폼 변화를 감지한다.

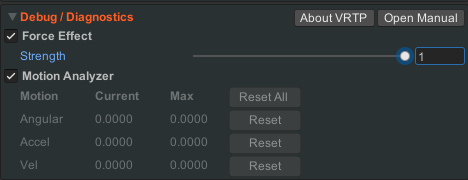

에디터에서 디버그 설정을 활성화하면 Motion Analyzer에서 확인할 수 있다.

대충 봤던 위 매뉴얼을 자세히 읽어보자.

TIP: Motion Target should be the object creating artificial locomotion to which the camera is attached. Do not link it to the camera's gameobject unless you have a specific purpose in mind. Doing so will drive the effect from the user's head motion, which is pointless as real head motion does not cause sim-sickness.

For example, in a first-person racing game, Motion Target should be the car.

머리 움직임만으로는 멀미가 유발되지 않는다고? 어떻게 그런 말을 할 수가! 모든 가상 현실 환경에 적용할 수 있으려면 머리부터 가상의 움직임까지 모두 멀미를 유발할 수 있다는 경감식을 가져야 한다는 게 내 결론이다.
그러면 Motion Target을 상위 오브젝트와 하위 오브젝트 중에서 정할 수 있게 만들면 좋을 것이다. (Motion Target을 해당 컴포넌트를 가진 카메라 자신으로 적용하면 그러지 말라고 경고하지만 무시하겠다.)



그런데, 화면에 터널링 효과가 나타나지 않는 건 똑같다. 어떻게 해결해야 하지? 샘플 씬을 다시 봐도 모르겠다. 카메라 컴포넌트의 포스트 프로세싱 렌더링 설정을 활성화해봐도, Target Eye Output을 한 눈으로 바꾸어봐도 그대로다. 이번엔 진짜 모르겠다.



VR 템플릿이 아닌 3D 템플릿으로 새 프로젝트를 만들어 적용해보았더니 터널링 효과가 잘 나타난다. 아무래도, 유니티 XR의 카메라 처리와 겹치는 문제같다. 그렇다고 그렇게 발생하는 오류 메세지는 하나도 없다..

그래도 이렇게 빨리 포기할 내가 아니지. (하지만 많은 경우에서 빨리 포기하는 편이 더 좋았었다) 혹시 오큘러스가 안드로이드에서 돌아가니까 데스크탑용 스크립트가 작동하지 않는 게 아닐까 해서 모바일 전용 스크립트로 교체해보았다.

오!! 뭐야! 또 기대 안 했는데 터널링 효과가 적용됐다!

ㅋㅋㅋㅋㅋ 왜 그러니까 이런 얘기는 왜 매뉴얼에 없냐고. 아무튼 해결이다. 나머진 알아서 해야지. &
